重要的是要注意，如果有人直接接触带电导体，则过电流保护装置将无法工作。为什么？因为流经人体到大地的电流太低而无法操作设备，但通常足以产生致命的电击。

不再使用电压操作设备，但为完整起见，它们由串联在接地导体中或在设备的金属制品与辅助接地电极之间的线圈组成。该设备检测到金属制品相对于大地的电压上升，并在发生这种情况时使断路器跳闸。

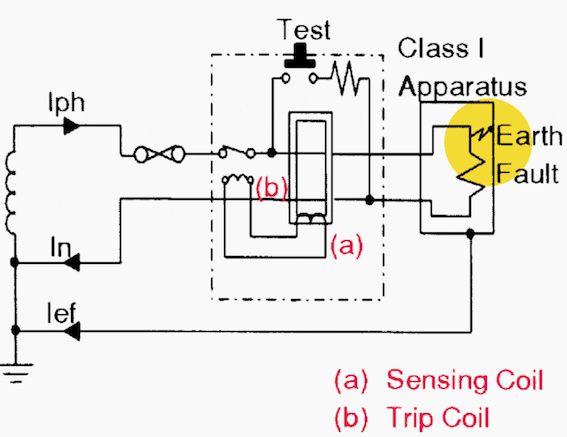

电流操作的设备以不同的原理工作，如图1所示的单相系统。当电路无故障时，相导体（Iph）中流动的电流与中性线（In）中流动的电流相同。

如果发生接地故障，一些电流（Ief）将通过接地路径流回电源，从而使流经相线和中性线的电流不平衡。

通常通过使相线和中性线穿过铁芯平衡变压器来测量这种不平衡。任何电流不平衡都会产生最终的磁通量，该磁通量会被传感线圈吸收，如果达到预定水平，

则会导致跳闸线圈工作。

操作设备所需的电流不平衡因应用而异。

但是，当提供RCD来防止电击时，RCD的额定剩余工作电流（使设备无法正常工作的电流不平衡）应不超过30 mA ，剩余工作时的工作时间应不超过40 ms电流为150 mA。

如今，大多数用电设备在母线中均采用了分体式设计，并带有一体式RCD，可为插座的电路提供漏电保护。该设备不限于单相系统。

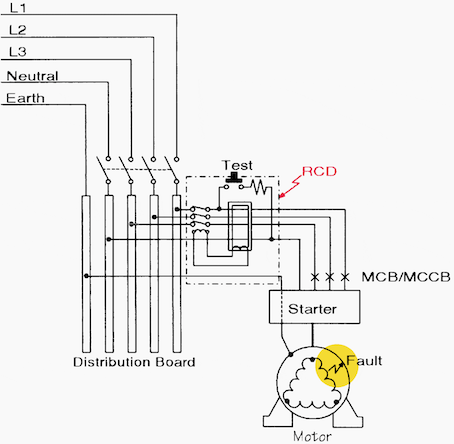

图2说明了一个三相RCD，它从一个三相配电板连接到电源，并连接到电动机。在这种特殊情况下，RCD可以设置为在大约500 mA的泄漏电流下运行，因为它提供了防止间接接触的保护

尽管are平衡法不是唯一使用的方法，但该技术已用于高压系统。例如，另一种检测接地故障电流的方法是使用电流互感器监视在供电点流入接地导体的电流量。如果电流超过特定值，断路器将操作以切断电源。

这种故障特征意味着不应依赖RCD作为防止直接接触伤害的唯一手段。另一个原因是，为了使RCD在直接接触的情况下工作，必须至少有30 mA的电流流过“受害者”。

由于《工作中的电力法规》旨在防止伤害，并且由于RCD不能在直接接触的情况下防止伤害，因此将其用作唯一的防止直接接触伤害的手段将不太可能满足法律的要求。话虽如此，该设备在提供附加保护以防止伤害方面的价值不可低估。
